該論文發表于IEEE Journal of Biomedical and Health Informatics（中科院二區，IF=6.8），題目為《SEEG Emotion Recognition Based on Transformer Network With Channel Selection and Explainability》。
天津大學楊卓斌博士、司霄鵬副教授和天津市環湖醫院金衛篷主任醫師為該論文的共同第一作者，天津大學明東教授、司霄鵬副教授、天津市環湖醫院尹紹雅主任醫師為該論文的共同通訊作者。
論文鏈接：https://ieeexplore.ieee.org/document/11068118
情緒在決策過程在社會交往中發揮著關鍵作用。難治性情緒障礙（如重度抑郁障礙）長期以來一直是臨床治療的重大挑戰。隨著神經科學和人工智能技術的進步，閉環情緒調控腦機接口（BCI）有望為這一問題提供新的解決途徑。
腦電圖（EEG）作為一種非侵入性信號，具有高時間分辨率和低成本的優勢。然而，EEG只能記錄頭皮表面的信號，且極易受到噪聲和運動偽跡的干擾，這使其不適合用于患者狀態的長期監測。自20世紀中葉發明以來，立體腦電圖（SEEG）已被廣泛應用于神經疾病的治療。與EEG等非侵入性神經影像方法相比，SEEG具有高時間分辨率、高信噪比、更豐富的頻段信息、更高的空間分辨率等優勢。對于難治性情緒障礙患者而言，SEEG對大腦的侵入性相對較小，所記錄的腦信號更加穩定。
基于大腦皮層進行情緒解碼的研究在穩步推進，已有許多研究表明，情緒可通過皮層腦活動進行解碼。SEEG在腦活動解碼任務中同樣展現出獨特優勢，深度學習方法已成為SEEG數據解碼中的主要手段，但基于SEEG的情緒信息解碼方面的研究卻略顯不足。
本研究設計了情緒視頻范式來誘發三類情緒，并收集了9名癲癇患者的SEEG數據，提出了一種基于空間Transformer的混合網絡（為表述方便，后文中簡寫為STHN）用于情緒識別。實驗結果表明，STHN能夠有效提取SEEG的全局空間表征，其識別性能優于所有基線模型。同時，STHN具備自動通道選擇能力，即使僅使用權重最高的前30%通道，識別精度也幾乎不受影響，證明其能夠聚焦于對情緒識別最關鍵的通道信號。進一步分析發現，這些高權重通道主要位于額葉、顳葉和海馬等情緒相關腦區，體現了STHN的可解釋性，并為理解情緒識別的神經機制提供了有益啟示。
在本研究中，SEEG數據使用BlackRock NeuroPort系統采集，原始采樣率為2000 Hz。原始數據通過硬件50 Hz陷波濾波器進行濾波。此外，還收集了每位受試者術前MRI數據和術后CT數據，以確定SEEG電極的位置。
本研究選取6個正性，6個負性以及12個中性情緒視頻作為刺激材料，部分材料來源于SEED和SEED-IV數據集，其余材料則選自評分較高的電影片段（豆瓣評分）。

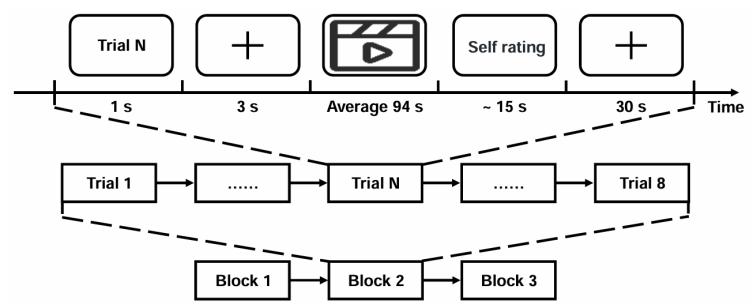

圖1情緒誘發實驗的流程
整個實驗包含三個組塊，每個組塊包含8個試次。每個試次由三個階段組成：
每個試次之間設置30秒休息時間，每個組塊持續約20分鐘。在每個組塊中，8個刺激材料包括2個正性視頻、2個負性視頻和4個中性視頻。正性與負性情緒視頻與中性視頻交替呈現。由于有些患者處于治療時期，不宜接觸情緒價偏低的視頻，并非所有受試者完成了三個組塊的實驗。
對于采集到的原始SEEG信號，首先使用 50 Hz、100 Hz 和 150 Hz 陷波濾波器進行濾波。隨后，對原始數據進行了 1–140 Hz 的帶通濾波，然后將濾波后的數據下采樣至300Hz，并根據觸發信號將每個試驗的數據進行分段。對于每個試次的數據，進行基線校正，通過減去刺激呈現前3秒數據的均值進行歸一化。最終，選取步長為2秒、窗口長度為2秒的滑動窗口，獲取輸入模型的數據樣本。

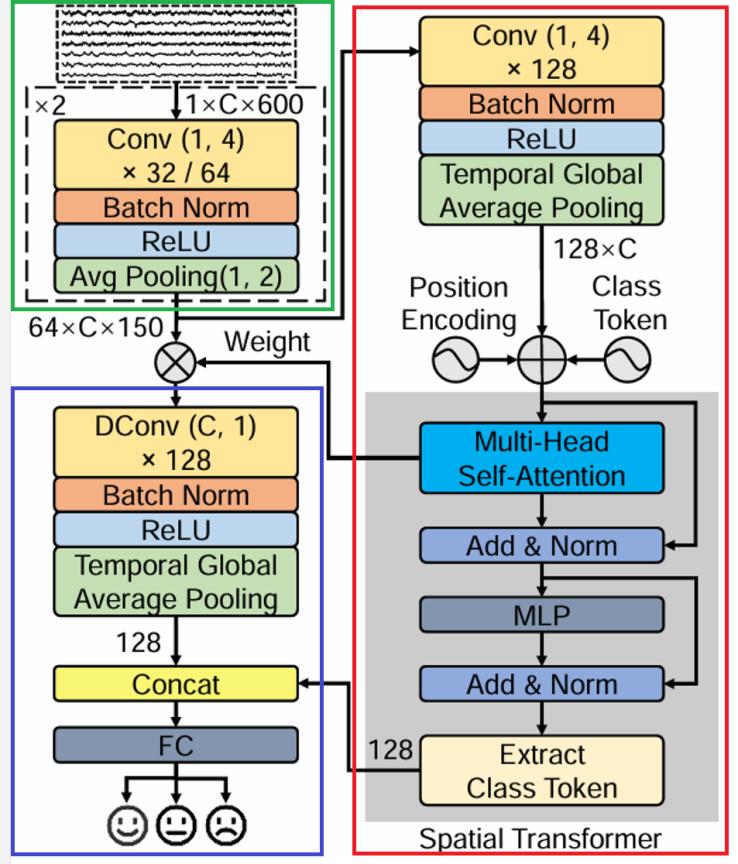

模型整體架構如圖2所示，模型由局部時間特征提取器，全局空間特征提取器，高層特征提取器三部分組成，分別對應下圖中綠色方框，紅色方框，藍色方框中內容。
圖2 模型的整體框架圖
1. 局部時間特征提取器：局部時間特征提取器的功能是從每個 SEEG 通道中提取情緒相關的時間信息。該提取器由兩個卷積模塊組成，每個模塊包含一個卷積層、一個批歸一化（BN）層、一個 ReLU 激活函數層以及一個平均池化層。如果以 Conv(:) 表示卷積層，以 σ(:) 表示批歸一化層、ReLU 激活函數層和平均池化層的計算過程，則該特征提取器可表示為：
X為原始SEEG信號，Xt為經過特征提取器后得到的特征圖。
2. 全局空間特征提取器：在輸入空間Transformer之前，Xt首先經過一個卷積模塊。該模塊旨在提取全局時間特征，同時保留通道之間的依賴關系。其結構包括一個卷積層、一個BN層、一個ReLU激活函數層以及在時間維度上的全局平均池化層。該模塊的卷積層計算過程記為Conv3(:)，其余操作記為γ(:)。此外，還在特征圖中加入一個可學習向量xl，用于與每個通道向量計算相關性。同時，添加一個可學習的位置向量Xpos到特征圖中，以保留各通道的相對位置信息。上述過程可表示為：
其中，S作為Transformer編碼器的輸入。
Transformer編碼器由兩個模塊組成：多頭自注意力機制（MSA）和前饋神經網絡。每個模塊都應用了層歸一化（LN）和殘差連接自注意力（SA）使模型在處理多通道數據時，能夠關注不同通道位置上的重要信息。SA可以描述為在查詢向量Q、鍵向量K和值向量V之間計算縮放點積注意力，其公式如下：
其中，Q和K的維度設為dk，而V的維度設為dv。它們對應的映射矩陣分別為
。
與SA 相比，MSA（多頭注意力）提供了并行計算的優勢，并且在捕獲全局和局部特征差異方面具有更強的能力。MSA的計算過程如下所示：
其中映射矩陣
，h表示MSA的頭數。空間Transformer的完整計算過程如下：
其中S2表示信號通過空間Transformer后得到的特征圖。
3. 高層特征提取器：該特征提取器由一個深度卷積層（depth convolution layer）、一個 BN 層、一個 ReLU 激活函數層以及一個全局平均池化（GAP）層組成。輸入該模塊的特征首先會與空間Transformer中學到的通道注意力權重相乘。這種乘法操作使得模型能夠更加關注具有較高權重的通道。隨后，該模塊利用全局空間卷積提取關鍵的空間高層信息。該模塊的計算過程如下：
其中
，C表示輸入信號的通道數，通過選取自注意力矩陣第一行中，從第一列到第C+1列數據得到通道注意力權重得到。最后將空間 Transformer 中學到的可學習向量xl重新提取出來，與Xss拼接。隨后，三類情緒的概率輸出通過一個 MLP 實現。整個分類過程如下所示：

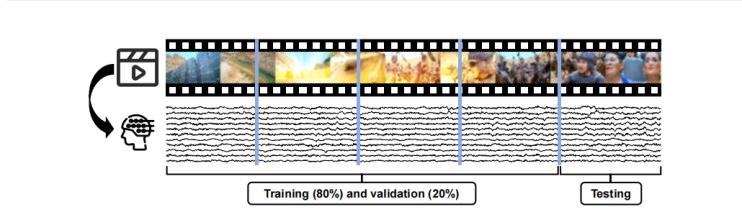

本研究中數據集采用留一分段交叉驗證進行構建，即將受試者觀看每個視頻時采集的SEEG 數據按照時間順序劃分為五組，每組數據用作一次測試集，其余四組數據作為訓練集。此外，隨機選取訓練集數據的20%作為驗證集。該過程重復五次，以確保每組數據都被用作一次測試集。
圖3 數據集劃分示意圖
本研究中，對于深度學習模型使用 Python 3.10 和 PyTorch 1.12 實現，并在 GeForce RTX 3090 GPU 上運行。對于機器學習模型，結合網格搜索與交叉驗證來評估不同參數組合的性能，并選取在驗證集上準確率最高的參數組合，在測試集上進行最終測試。
九名受試者的SEEG信號基線模型和所提出的STHN模型性能對比如表1所示。總體來看，深度學習算法在情緒識別中的準確率高于機器學習算法。STHN在情緒識別準確率方面優于所有基線模型。此外，STHN在所有受試者上的準確率均超過80%，其中在受試者S8上更是超過90%。同時，STHN的標準差最低，表明其在跨受試者的情緒識別中具有更高的穩定性。

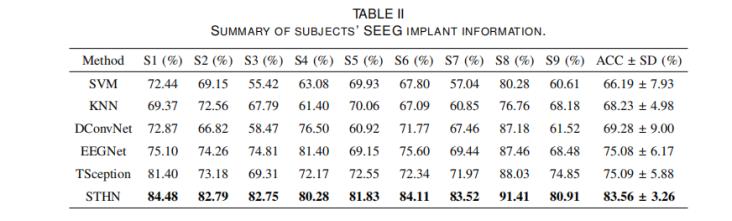

表1 使用不同方法的準確率

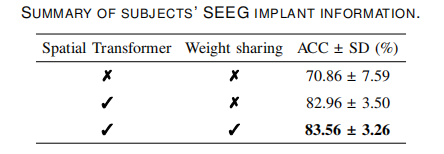

表2 使用不同模塊模型的準確率
本研究通過消融實驗評估了STHN各組件對情緒識別的影響（表2）。完整模型效果最佳；移除Transformer權重共享機制性能下降0.6%，而移除空間Transformer則顯著下降12.1%。結果表明，空間Transformer在捕捉SEEG通道間判別性情緒信息方面具有重要作用。
圖4 受試者不同電極權重可視化
圖4展示了受試者S1的電極植入情況，權重大于0.6的觸點顯示為紅色。“L”代表左側，“A”代表前側，“R”代表右側。可見SEEG通道呈稀疏性，只有少數通道權重較高。為驗證高權重通道的有效性，本文以10%為間隔，選取各受試者權重排名前10%至100%的通道作為輸入進行實驗，并采用Wilcoxon符號秩檢驗。結果（圖5）表明，當通道比例從前10%增至30%時性能顯著提升，而超過30%后不再顯著增加。進一步驗證（圖6）顯示，除SVM外，其余對比模型在僅使用前30%通道時與使用全部通道相比準確率無顯著差異，說明STHN篩選的前30%通道具有代表性與有效性。圖5和圖6中*代表結果在95%的置信區間下顯著。

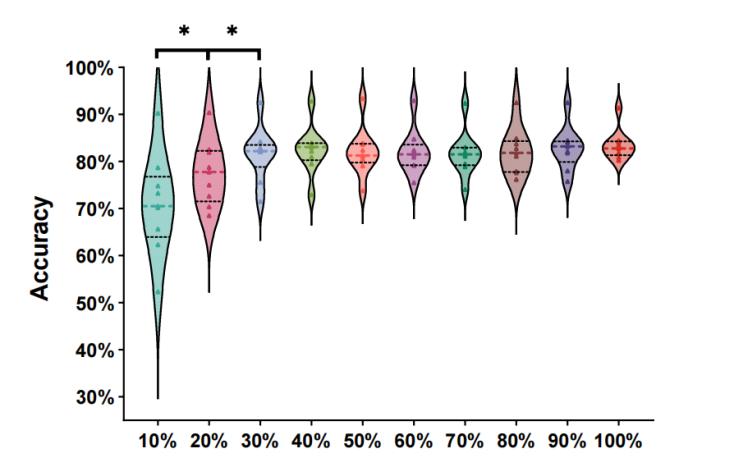

圖5 按權重，選取不同百分比SEEG通道時模型的準確率

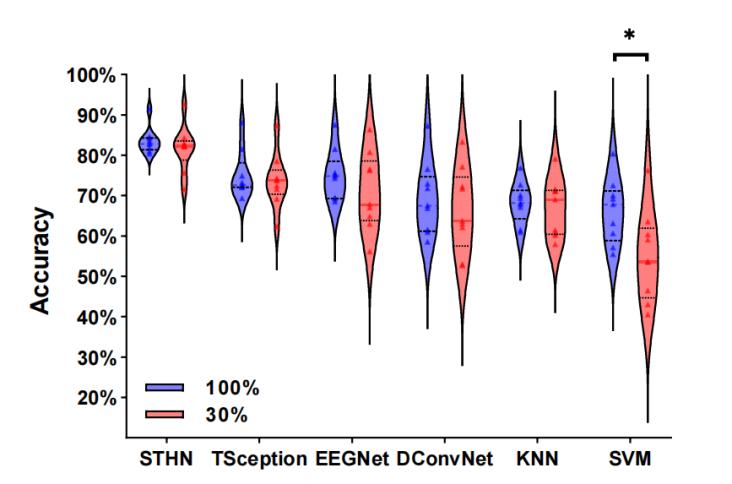

圖6 不同方法使用權重前30%通道與100%通道對比
不同受試者的SEEG電極植入位置差異顯著，這種個體特異性給數據處理與分析帶來了挑戰。為確保研究結果的普適性，當某一腦區在至少四位受試者中屬于前30%高權重通道所在位置時，該腦區才被納入后續分析。此標準確保了所篩選出的腦區在不同個體中具有較高的出現頻率，能夠反映穩定的神經活動模式，從而提升研究的可信度。
篩選結果如表3和圖7所示。表3列出了篩選出的腦區及其對應的受試者，而圖7借助可視化技術直觀展示了這些腦區在大腦中的位置。結果表明，當受試者情緒被誘發時，右海馬、右額上回、右額中回吻側部及右顳中回表現出顯著的激活。這些腦區在情緒神經活動中具有重要意義。

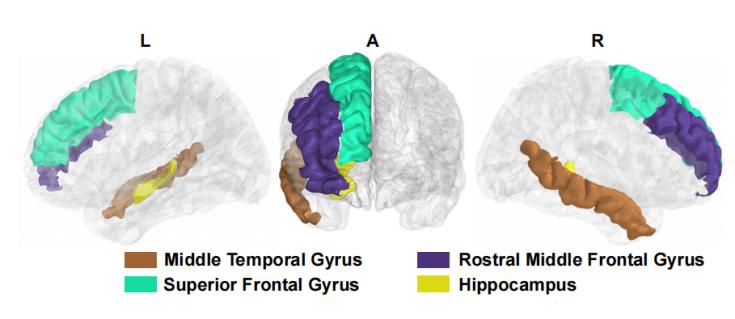

圖7 篩選出的腦區在大腦中對應位置
表三 篩選的腦區及與腦區對應的受試者
本研究提出的STHN模型在SEEG情緒識別任務中表現優異，驗證了SEEG在臨床情緒解碼中的可行性與應用潛力。通過注意力權重分析，模型能夠從全部通道中篩選出對情緒識別貢獻較大的少量通道，僅使用前30%權重通道即可保持接近使用全部通道的識別精度，體現了其有效的通道選擇能力。進一步的可解釋性分析發現，STHN自動聚焦于海馬、額上回、額中回頭端部和顳中回等關鍵腦區，這些區域與情緒感知、調控密切相關，印證了模型的合理性和科學性。同時，結果也提示情緒解碼更依賴右半球腦區，這與“右腦優勢”理論一致。盡管如此，本研究仍存在受試者數量有限、SEEG植入腦區覆蓋不足以及腦區定位精細度不足等局限，未來需要在更大規模樣本和更精細腦區層面開展研究，以進一步提升情緒識別性能和應用價值。
